一、温度校验仪概述

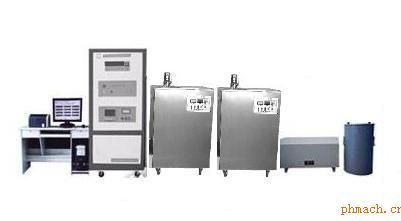

HJ100-C温度校验仪（以下简称装置）是*新开发研制出的第四代热工自动检定产品之一。它是在windows 环境下，完全使用windows 环境下的语言开发出的新一代产品，系统是以高档微机为核心，配以高精度进口数字万用表，以及低电势扫描开关，功率调节器等构成的测控系统。操作者可在中文win95／Win98／WinMe/XP 操作系统下方便地用鼠标进行全过程的操作，微机系统实时显示检定炉(或油槽等)的控温曲线、温度及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的*程序以及数据文件管理程序，为操作者对系统的*和检定结果的归档、检索和查询提供了方便。

    1.先进的操作方式使用windows 软件编程，完全在Win95／Win98／WinMe/Win XP 操作平台下运行。完全符合windows 环境的操作习惯，视窗界面，下拉式菜单，使用鼠标选择输入参数和进行过程操作，功能强大，使用方便、灵活、快捷。
    2.自动化程度高检定过程连续自动控温、自动检定、自动进行数据处理，自动打印各种检定记录和检定证书。
    3.高精度，高分辨率选用先进的六位半高精度进口数表。准确度达0．005％，分辩率O．1uV；0．1mΩ。检测过程中进一步对采样数据进行数字滤波和坏值剔除。
    4.显示直观在检定过程中显示器实时显示检定炉(或油槽等)的温度变化曲线、检定炉(油槽)温度、检定点温度、检定进程、冷端温度、控温偶的毫伏值(控温热电阻的电阻值)和检定时间。
    5.功能齐全，配置灵活
    ●可以检定各种分度号的廉金属热电偶和Ⅱ级贵金属热电偶以及各种分度号的热电阻
    ●可以检定两线制(四线制)和三线制热电阻
    ●可以对热电阻在同一个温度点进行多批检定；可在不同时间分别检定0℃点和100℃点，程序自动整理合成报表，更切合热电阻检定的实际状况，可有效地提高工作效率
    ●具有多种冷端补偿方式。备有零点，输入室温和冷端自动跟踪补偿三种方式供操作者选择
    ●可以对补偿导线进行修正，使检定结果更正确
    ●可以任意设定温度点。热电偶在300℃～1100℃：之间，每隔50℃；热点阻在50℃一300℃：之间每隔10℃任意设定
    ●可以在油槽中检定工作用低温热电偶(50℃～300 ℃)
    ●备有多种数表的接口驱动程序，操作者可以在菜单中任意选择，增加了系统配置的灵活性。具有手动／自动切换功能，提供特殊情况下操作手段
    6.温度控制精度高，检定时间短采用多种优化的直接数字控制算法，并提供多组不同对象的控温参数选择。保证检定过程的温度变化率检定炉小于0．2℃／min；油槽小于O．04℃／min。热电偶一般每个检定点检定时间约30 分钟左右：而热电阻约60 分钟左右。
    7.标准化程度高，报表规范热电偶、热电阻的检定过程、数据处理、检定记录和检定证书完全符合国家计量检定规程JJG-351-96；JJG-229-98;JJG-141-2000 规程和90 温标宣贯手册的要求。尤其是热电阻检定程序已按照国家*新颁布的JJG 一229-98 规程重新进行了编制。
    8.具有系统*测试功能系统备有热电偶、热电阻检定装置本身的*测试模块，可自动对装置检定热电偶、热电阻的总不确定度、重复性误差以及检定炉和油槽的温场进行*测试，并整理打印出*报表。为操作者进行系统建标和系统复查带来极大的方便。
    9.数据管理功能系统备有数据文件管理功能，可对检定报表进行存储、归档、检索和查询。操作者可随时查阅或打印任意一次的检定记录报表或检定证书。装置将报表的预览和打印都放在"office97(2000)"下的电子表格"excel~'中进行处理。由于"excel~'的强大功能和方便灵活的操作方法，使报表的预览和打印都更得心应手。
    10.保护措施完善备有系统自检程序，可对数字表、主控箱、可控硅调功器、专用接口卡以及导线连接情况进行自检。当出现超温、断偶或电偶短路的情况系统将自动关断可控硅调动器，切断加热电流并提示报警。
    11.硬件设计合理，制作工艺先进关键部件均采用进口元件，出厂前经过严格的老化和检验。可控硅调功器可提供三路调功输出。为操作者对不同的控温对象转接提供方便。

    扫描开关寄生电势≤0．4uV
    分辨率
    *高电势测量分辨力0．1uV
    *高电阻测量分辨力0．1mΩ
    准确度
    电势测量不确定度≤0．0l％
    电阻测量不确定度≤0．01％
    热电偶检定不确定度≤1．2℃(含二等标准热电偶年变化0．7℃)
    热电阻检定不确定度≤0．05℃
    恒温的稳定度
    热电偶检定过程恒温后炉温变化≤O．2℃/min
    热电阻检定过程恒温后油槽温度变化≤0．04℃／min
    冷端自动补偿当冷端温度在(20±10)℃的范围内时．补偿误差≤0．2℃
    检定温度：热电偶300～1100℃,热电阻0～300℃(包括低温热电偶)
    检定支数：热电偶可同时检定10 支,热电阻可同时检定l～10 支，热电阻允许在同一温度点上进行多批次检定。
    一次可连续检定点：热电偶6 个,热电阻3 个
    检定时间：热电偶检定，正常条件下平均每百度约30 分钟。
    本检定系统按现行国家计量检定规程进行数据处理。
    工作环境：环境温度20±3℃相对湿度≤75％
    使用电源： AC 220V±10％50±1HZ要求接地电阻≤4 Ω

    五、温度校验仪系统的软件配置
    系统的软件至少包括windows98(95／Me)、office97(2000)以及我厂开发研制的专用软件组成。
    系统出厂时所有软件都已安装。如果操作者需要重新安装软件时，按照下列步骤进行：
    1 Windows98(95／Me)的安装
    Windows98(95／Me)软件的安装比较简单。先将windows98(95／：Me)的CD-ROM 插入光驱，将
    光驱设置成当前驱动器，用鼠标双击"SETUP"图标，系统就进入安装程序，并指导你一步一步地进行
    安装。
    Microsoft Office97(2000)的安装
    将office97 协议软磁盘插入"A"驱动器；将office97(2000)的CD-ROM 插入光驱。然后，双击CD-ROM 光驱图标，系统将弹出一个office97(2000)文件的对话框。用鼠标左键双击"SETUP"图标就
开始安装。
    操作者可根据中文提示一步一步地完成安装。
    热工全自动检定系统软件的安装
    双击Windows98(95／Me)桌面上的"我的电脑"图标，将CD-ROM 插入光驱，然后用鼠标左键双击光驱图标。此时系统将弹出一个光驱文件对话框，双击"rZjejd(rzjIjd、erz、z)"目录中的"SETUP"安装图标。系统开始安装"热工全自动检定系统"软件，路径为默认路径，并将每个文件下的快捷方复制到桌面上。（详情见CD-ROM 中的README）
    控温电偶测得的检定炉实时温度(电势值)经过多路开关进入采样数表，数表将模拟量(电势值)转换为数字量通过IEEE 一488 接口(或COM 串行口)通信电缆传送到计算机。计算机根据装置专用软件的指令，通过主机箱控制调功器的输出功率，保证被控对象(检定炉或油槽)按要求升温或保温。在达到规定的要求后，对被检偶进行检定。在检定过程中，计算机还实时显示各种参数。完成检定后，通过打印机可打印出各种报表。
