应用范围：

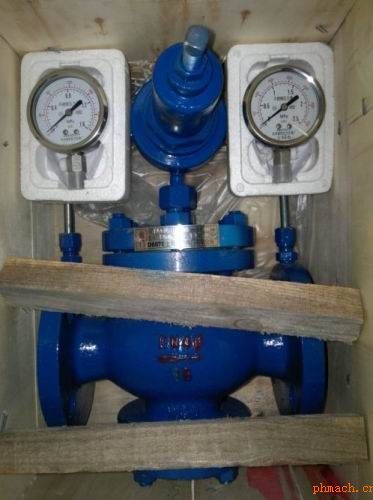

先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

标准规范：

设计制造标准：GB12246
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

工作原理及其结构：

减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

技术参数：

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
*高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
*小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989

*：壳体试验不包括膜片、顶盖

流量系数：(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

零部件材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB/FCB*
阀座 阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座 导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀 导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F型号)	橡胶/聚四氟乙稀
导阀体 导阀盖	25/304*

*：用于氧气介质时的材料

连接尺寸：

连接尺寸：(PN1.6-4.0)   单位：mm

公称通径DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

连接尺寸：(PN6.4-16.0)   单位：mm

公称通径DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495

订货须知：

1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
