采用标准：

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构及附件选择：

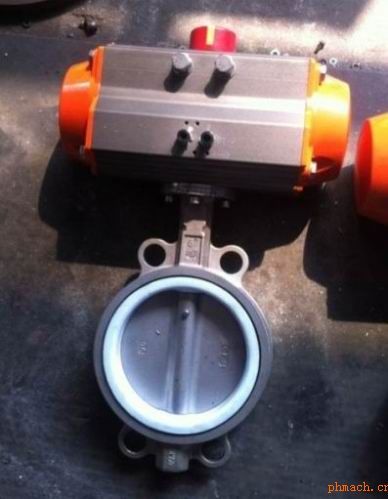

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

技术参数和性能：

GTD/ATD气动执行机构技术参数		阀   体   参   数
类   型	双作用活塞式、弹簧复位式	公称通径	DN40～400mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳素钢、不锈钢、衬F46
	单作用：7N·M～2668N·M	阀体材质	碳素钢、不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	304/316/316L不锈钢 、衬F46，F4
	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	F46、F2、PP
动作范围	0～90°±5°	结构形式	中线型、无销型
接口螺纹	GTD40～GTD83/ATD50～ATD88    G1/8″	温度	-50℃～150℃
	GTD110～GTD350/ATD100～200   G1/4″	适用介质	各种有机酸、强酸、强氧化剂
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	耐腐蚀、维修方便、流量大、流阻小

连接尺寸：

公称通径DN	A	B	C	D	E	执行器型号
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（仅供参考）
40	185	282	63	104	32	SZ-50
50	185	286	63	104	43	SZ-50
65	185	295	70	104	46	SZ-50
80	185	300	89	104	46	SZ-50
100	215	350	106	115	52	SZ-85
125	265	392	120	115	56	SZ-85
150	265	430	132	115	56	SZ-85
200	300	443	164	127	60	SZ-95
250	340	491	200	127	68	SZ-110
300	380	565	238	127	78	SZ-125
350	485	650	280	164	78	SZ-160
400	485	703	302	164	102	SZ-160
