公司名称：上海丹特阀门有限公司
会员级别：免费会员

适用流体：蒸汽

一次侧压力：0.1-2.0MPa / 0.1-1.0MPa

二次侧压力：0.02-0.15MPa /   0.02-0.15MPa ,   0.1-1.4MPa   /  0.1-0.85MPa

本体材质：球墨铸铁

连接方式：JIS Rc / JIS 20KRF  / JIS10KFF

口径：15A-50A(螺纹)   15A-200A(法兰)

特点		膜片式 / 球墨铸铁 / 法兰盘型 / 螺丝型

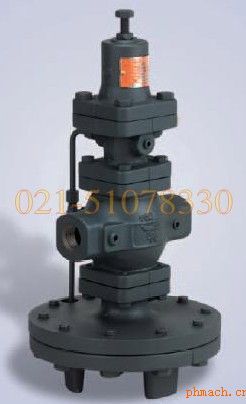

类型		膜片式引导作动型
仕様	适用流体	蒸汽
	一次压力	0.1 - 2.0MPa
	二次压力	0.02 - 1.4MPa(*)
	连接方式	JIS Rc 螺丝型，JIS 20K RF 法兰盘型，JIS 10K FF 法兰盘型
	二次压力可调	85% or less of the inlet pressure(gauge pressure)
	*低差压	0.05MPa
	*大减压比	20:1
	*高温度	220 degree(C)
材料	阀体	球墨铸铁
	主阀、阀座	不锈钢
	导阀、导阀阀座	不锈钢
	膜片	不锈钢

螺丝型

Size	L (mm)	H (mm)	Weight (kg)	Cv value
15A(1/2)	150	398	14.0	5
20A(3/4)	150	398	14.0	7.2
25A(1)	160	404	18.5	10.9
32A(1-1/4)	180	434	21.5	14.3
40A(1-1/2)	180	434	21.5	18.8
50A(2)	230	498	33.0	32

法兰盘型

Size	L (mm)	H (mm)	Weight (kg)	Cv value
15A(1/2)	146	398	15.5	5
20A(3/4)	146	398	16.0	7.2
25A(1)	156	404	21.0	10.9
32A(1-1/4)	176	434	24.0	14.3
40A(1-1/2)	196	434	24.5	18.8
50A(2)	222	498	36.0	32
65A(2-1/2)	282	552	64.5	60
80A(3)	302	575	71.5	78
100A(4)	342	658	111.0	120
125A(5)	400	658	115.0	125
150A(6)	465	814	234.3	250
200A(8)	469	814	242.0	260
