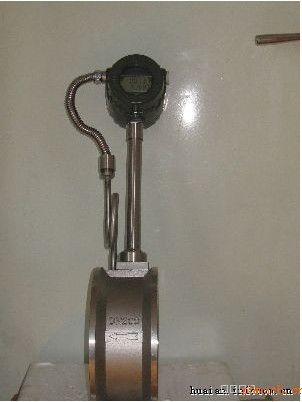

涡街流量计详细介绍：

        HQLUGB涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。

二、功能特点

●    表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
●    全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
●    全新的数字滤波和修正功能使流量测量更加精准可靠。
●    电池供电型无需外接电源既可连续工作两年以上。
●    全新点阵汉字液晶显示，使用操作更方便。
三、技术参数
测量介质：　　液体、气体、蒸汽
介质粘度：　　小于10cp
介质温度：　　-50℃——+400℃
本体材料：　　1Cr18Ni9Ti(其他材料协议供货)
传感器密封：　石墨垫片（特殊根据要求）
环境温度：　　-30℃——+80℃（特殊根据要求）
公称直径：
　　管道式：DN15——DN300；
　　插入式：DN200-2000mm
测量精度：
　　液体:测量值的±0.5%（特殊）
　　气体：测量值的±0.5%
量程比：　　　10：1
压力等级：　　PN25，PN40（高压可特殊制造）
连接方式：
　　夹持式 DN15—DN300
　　法兰式 DN15--DN300。
　　插入式 DN200-DN2000
防爆形式：
　　隔爆型　　Ex dⅡBT4-T6
　　本安型　　Ex iaⅡCT4-T6
防护等级：　　IP67
转换器壳体：　压铸铝,上漆
供电电压：　　12——36VDC或3.6V电池
输出信号:　　 两线制4--20mA电流输出
现场显示：　　可编程设定显示瞬时流量、累积流量
通讯方式：　　RS485通迅

涡街流量计口径及流量范围选型对照表



DN（mm)	液体	气体	蒸汽
20	0.8-10	5-40	8-80
25	1-12	7.2-60	10-120
32	1.5-20	12-100	15-200
40	2-30	18-150	20-300
50	3-50	30-300	30-450
65	6-80	50-420	60-800
80	10-130	70-600	100-1300
100	20-200	120-1000	200-2000
125	30-300	180-1500	300-3000
150	45-450	240-2000	450-4500
200	90-900	480-4000	900-9000
250	120-1200	700-8000	1200-12000
300	180-2000	900-10000	1600-16000

【安装示意图】





涡街流量计管道现场安装图


大锅炉房现场安装实图:
