| 气动真空插板阀值得信赖，保证质量良大品牌 |
| 关键词：气动真空插板阀 |
|
|
公司名称：上海良大阀门有限公司 |
 |
详细说明 |

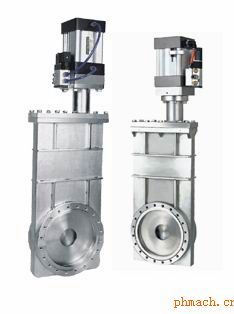

| CCQ型系列气动超高真空插板阀 CCQ型系列气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。 适用的工作介质为洁净的空气和非腐蚀性气体。 ■ CCQ型－气动超高真空插板阀 ■ CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。 带反馈信号装置。 ■ CCQ Pneumatic Ultra-high Vacuum Gate Valve ■ CCQ pneumatic ultra-high vacuum gate valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the valve disc up and down to make the valve opened or closed. It is used to put through or cut off the air passage in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. With signal feedback device. ■ 主要技术性能 Main Technical Performance ■ ■ ■ 适用范围：Applicability 105～1.3×10-7Pa 阀门漏率：Valve Leak Rate ≤1.3×10-7Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250) 适用温度：Applicable Temperature -30～+150℃ 阀门开启时阀板两侧的压差： The differential pressure between the two sides of valve disc upon valve opening: ≤2.7×103Pa. 气源压力：Annoy pressure 0.4～0.6MPa ■ 主要零件材料 Materials of Main Parts ■ ■ 阀体、阀板：不锈钢 密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。 Body, and disc: stainless steel Sealing element: Viton, bellows(shaft seal), NBR CONSTRUCTION FIGHTS(mm) ■ 外形及连接尺寸(mm) Overall and Connection Dimensions(mm) Model 型号 DN A H D Do D1 D2 D3 L L1 G E n-d 法兰标准 CCQ-50 50 60 92 89 72.4 61.6 55.6 515 153 220 65 8-M8 GB6071 CCQ-63 63 65 105 114 92.1 82.6 76.6 566 180 220 80 8-M8 CCQ-80 80 65 130 130 110 99 93 603 200 220 80 16-M8 CCQ-100 100 70 152 152 130.2 120.7 114.7 653 267 220 95 16-M8 CCQ-150 150 70 202 202 181 171.5 165.5 771 350 270 95 20-M8 CCQ-200 200 80 251 253 231.8 222.3 216.6 889 424 270 115 24-M8 CCQ-250 250 85 300 314 288 308 275 271 1127 574 350 140 24-M10 JB5278 CCQ-300 300 85 352 365 338 353 323 318 1197 613 420 140 32-M10 CCQ-320 320 85 372 385 357 379 344 340 1197 613 440 140 36-M10 JB5278 CCQ-400 400 110 456 497 454 480 440 436 1666 810 536 180 36-M12 CCQ-500 500 135 595 590 555 580 540 536 1835 870 640 220 40-M12 CCQ-630 630 135 690 700 658 680 639 635 1930 960 780 280 40-M16 CCQ-800 800 150 880 890 855 880 835 831 2200 1100 950 350 60-M16 |
|
