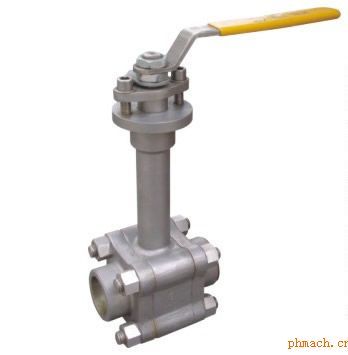

锻钢低温球阀DQ15P4N

关键词：锻钢球阀 低温球阀 锻钢低温球阀

产品名称：锻钢低温球阀DQ15P4N

产品编号： 0

产品商标：巴则

产品规格： DN15-DN50

参考价格：面议

更新日期： 2011/9/8 10:00:17

被阅次数： 2266次

公司名称：上海巴则阀门有限公司
会员级别：免费会员

详细说明

一、概述：
          低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
二、结构设计及加工制造的特点：
          低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
　　   液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。

我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。
三、标准材质明细表：

序号	零件名称	CS to ASTM		SS to ASTM
序号	零件名称	Type A352 LF2	Type A352 LF3	Type F304(L)	Type F304(L)
1.2	阀体 /阀盖	type A352 LF2	Type A352 LF3	TypeF304(L)	A182 F304(L)
3	等长双头螺栓	A193L7+镀镉	A193 B8	A193 B8	A193 B8M
4	螺母	A193L7+镀镉	A194 8	A194 8	A194 8M
5.8	密封圈、垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182 F304	A182 F304(L)	A182 F304(L)	A182 F31 6(L)
7	阀杆	A182 F304	A182 F304(L)	A182 F304(L)	A182 F3l 6(L)
9-10	止推片、填料	RTFE+Cu粉/尼龙1010/PPL，碳素纤维
11	压盖	A105	A351 CF8
12	定位片	A182 F321
13	扁螺母	A193L7+镀镉	A194 8	A194 8	A194 8
14	内六角螺栓	A193L7+镀镉	A193 B8	A193 B8	A193 B8
15	手柄	Q325A
适用温度		≥ -40℃	≥ -101℃	≥-196℃

四、主要外形和连接尺寸：

DN	Inch	L	d	Ll	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	220
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	300
50	2	178	45	15.9	80	61.2	340	350

订货须知：
1、①锻钢低温球阀产品名称与型号②锻钢低温球阀口径③锻钢低温球阀是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定巴则阀门公司锻钢低温球阀型号，请按锻钢低温球阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的巴则阀门公司*为您审核把关。
