一、概述
    电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极延管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E 。电动势 E 正比于磁通量密度 B ，测量管内径 d 与平均流速 v 的乘积。电动势 E （流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

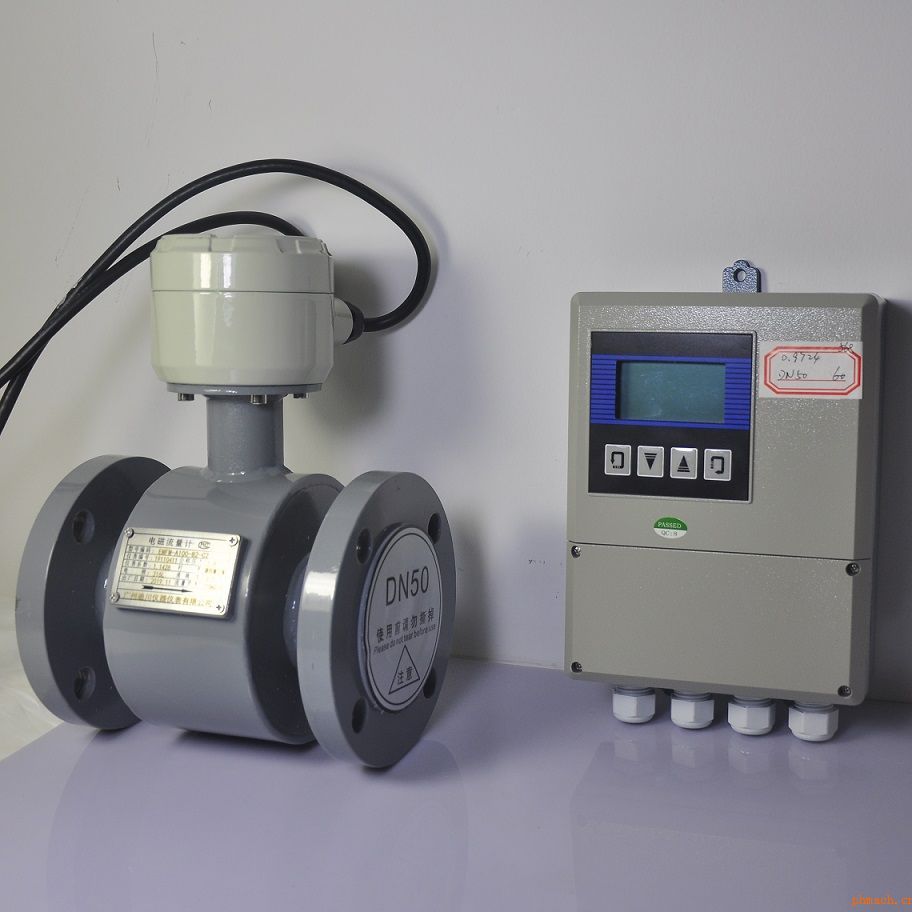

一体式电磁流量计                           分体式电磁流量计
二、产品特点
. 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。
. 在现场可根据用户实际需要在线修改量程。
.  采用 SMD 器件和表面贴装（ SMT ）技术，电路可靠性高。
.  采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
. 全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150 ： 1 。超低 EMI 开关电源，适用电源电压变化范围大，抗 EMI 性能好。
.  内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间。（选配）
.  具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。（选配）
.  具有自检与自论断功能。
.  红外手持操作器， 115KHZ 通讯速率，远距离非接触操作转换器所有功能。（选配）
.  小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。（选配）
三、主要技术参数
. 公称通径系列 DN （ mm ）
管道式四氟衬里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600
管道式橡胶衬里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
. 流动方向：正、反净流量。量程比： 150 ： 1 。重复性误差：测量值的± 0 。 1%
.  *等级： 0.5 级、 1.0 级（管道式）
.  被测介质温度：普通橡胶衬里： -20 ～ +60 ℃
高温橡胶衬里： -20 ～ +90 ℃
聚四氟乙烯衬里： -30 ～ +100 ℃
高温型四氟衬里： -30 ～ +180 ℃。
.  额定工作压力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,
DN300 ～ DN1200 ≤ 0.6Mpa 。
.  流量测量范围：流量测量范围对应流速范围是 0.1 ～ 15m/s
.  电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200 ～ 800 μ s/cm 范围内，均可选用电磁流量计来测量其流量。
.  电流输出： 0 ～ 10mA 时，负载电阻为 0 ～ 1.5k Ω； 4 ～ 20mA 时，负载电阻为 0 ～ 750k Ω
.  数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极*大电流为 250mA 。
.  供电电源： 85 ～ 265V ， 45 ～ 63Hz 。
. 直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。
.  连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定。
. 防爆标志： mdIIBT4 。
.  环境温度： -25 ～ 60 ℃
.  相对湿度： 5% ～ 95%
消耗总功率：小于 20 瓦。
