美国斯克SRK电动V型调节球阀国内总代理：*深圳市鼎机阀门有限公司

American Trask SRK V type ball valve electric domestic distributor: China Valve Co., Ltd. Shenzhen Ding machine

美国斯克SRK阀门在全球市场质量认可阀门品牌之一

概述

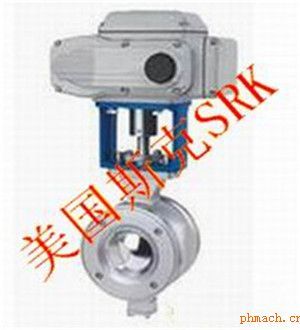

SRK电动V型球阀，配用ALS、HQ、3810系列执行机构，开关型只需输入单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性好，重量轻等特点。适用于除、角型、三通连接外的大部分场合，是替代进口产品的产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。

可选功能：开关型、调节型、防爆型

产品特点

1、引进美国技术设计结构简单、重量轻、材料成本低，比同样流通能力的直行程调节阀更经济。

2、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。

3、阀座在其外径处衬有不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀 座的结构。

4、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内,保证控制的*性。

5、当阀门关闭时，V型缺口与硬密封阀座之间产生楔形剪切作用，并既具有自洁功能可防止球芯卡死，特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体，含聚合物、颗粒物、结晶体等流体控制场合。

规格参数

公称通径DN(mm) 25-400

公称压力PN(MPa) 1.6-6.4

公称压力

PS(MPa) 强度试验 2.4-9.6

密封试验 1.76-7.0

材料/代号 C P R

主要

零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

密封圈 聚四PTFE、不锈钢、硬质合金

填料 聚四PTFE、柔性石墨

适用

工况 适用介质 水，蒸汽，油品 类 类

适用温度 -28-400℃ -28-500℃

 连接形式 对夹式、法兰式、法兰按JB79-59标准

技术性能参数

公称压力PN（MPa） 1.6 - 6.4

工作转角 0-90°

流量特性 二位开关型：全开或全闭式，调节型：近似等百分比

泄漏量（Q） 软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量

允许压差 ≤公称压力

电动执

行机构 型 号 ALS系列、HQ型、3810R系列、PSQ系列、QT或QB型

电源电压 AC220V、AC380V、DC24V

作用形式 开关型/调节型（隔爆型）

调节型 输入信号 0～10mA、4～20mA 、1-5VDC

输出信号 0～10mA、4～20mA 、1-5VDC

基本误差 ≤±2.5%

回 差 ≤±2.5%

死 区 ≤2%

可调节比 250:1

开关型 电源电压 AC220V/AC380V/DC24V

反馈信号 有源触点信号、无源触点信号

产地：美国

产品品牌：美国斯克<SRK>
