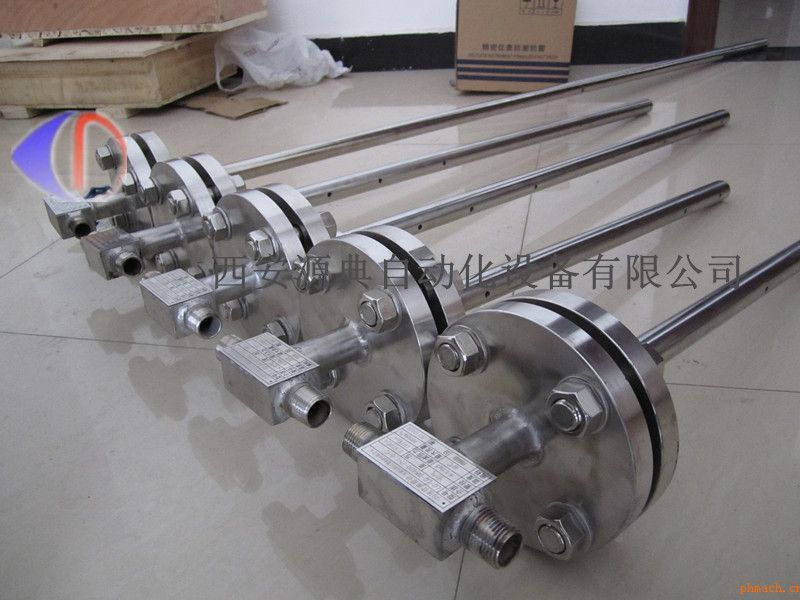

LG-LG均速管

一、概述

均速管流量计的测量元件——均速管（国外称Annubar，直译阿牛巴），是基于早期皮托管测速原理发展起来的，是60年代后期开发的一种新型差压流量测量元件。均速管流量计在电厂、石化、冶金、水处理、精细化工、环保等行业中广泛应用。

二、测量原理

均速管流量计，它是一根沿直径插入管道中的中空金属杆，在迎向流体流动方向有成对的测压孔，一般有两对，其外形似笛。迎流面的多点测压孔测量的是总压，与全压管相连通，引出平均全压p1，背流面的中心处开有一只取压孔，与静压管相通，引出静压p2。均速管是利用测量流体的全压与静压之差来测量流速。

流量计算公式：

式中: ，——分别为质量流量（㎏/s）和体积流量（m³/s）；

——流量系数 ；

——可膨胀系数；

——管道内径，m；

——被测流体密度，㎏/m；

——差压，Pa；

三、特点

1、 均速管流量计可用于液体、气体和蒸汽流量等各种介质流量测量；

2、 均速管流量计结构，压力损失小，安装、拆卸方便，维护量小；

3、 适合大管道，和不规则管道的流量测量；

4、 压力损失小（与孔板相比较，仅为孔板的5%以下），大大减少了动力消耗，节能效果显著。

5、 一体化式结构，成套性好；

6、 管道口径适应范围大，当管径越大时，采用插入式结构，其优越性也愈突出；

7、 准确度及长期运行稳定性好，准确度可达1％，稳定度可达±O.1％；

8、 多参数智能变送，全动态温压自动补偿。不受压力温度变化影响

9、 现场指示、远传兼容，方便系统组建及入网。

10、 开放式数字平台，多用途串行接门。现场总线结构，HART通讯协议

四、主要技术参数

1. 量程比20：1

2. 通用管径：8mm～8000mm；

3. 测量精度：±1.0％；

4. 重复精度：±0.1％；

5. 工作压力：0～40Mpa；

6. 工作温度：-100℃～800℃；

7. 适用介质：空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽等

8. 参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006

9. 连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接

五、结构形式

1、均速管流量计由检测杆、取压口和导杆组成。均速管的检测管截面形状分为圆形、菱形、椭圆形等多种结构。如图所示。

(a) 圆形            (b) 菱形           (c) 椭圆形         (d) 双管（前后）形

2、均速管结构及安装图

六、型号标记方法：LG-LG-DN□  均速管流量计

LG——基本型号；-LG——均速管流量计

DN□——公称通径（㎜）例如DN500，为公称通径500㎜。
