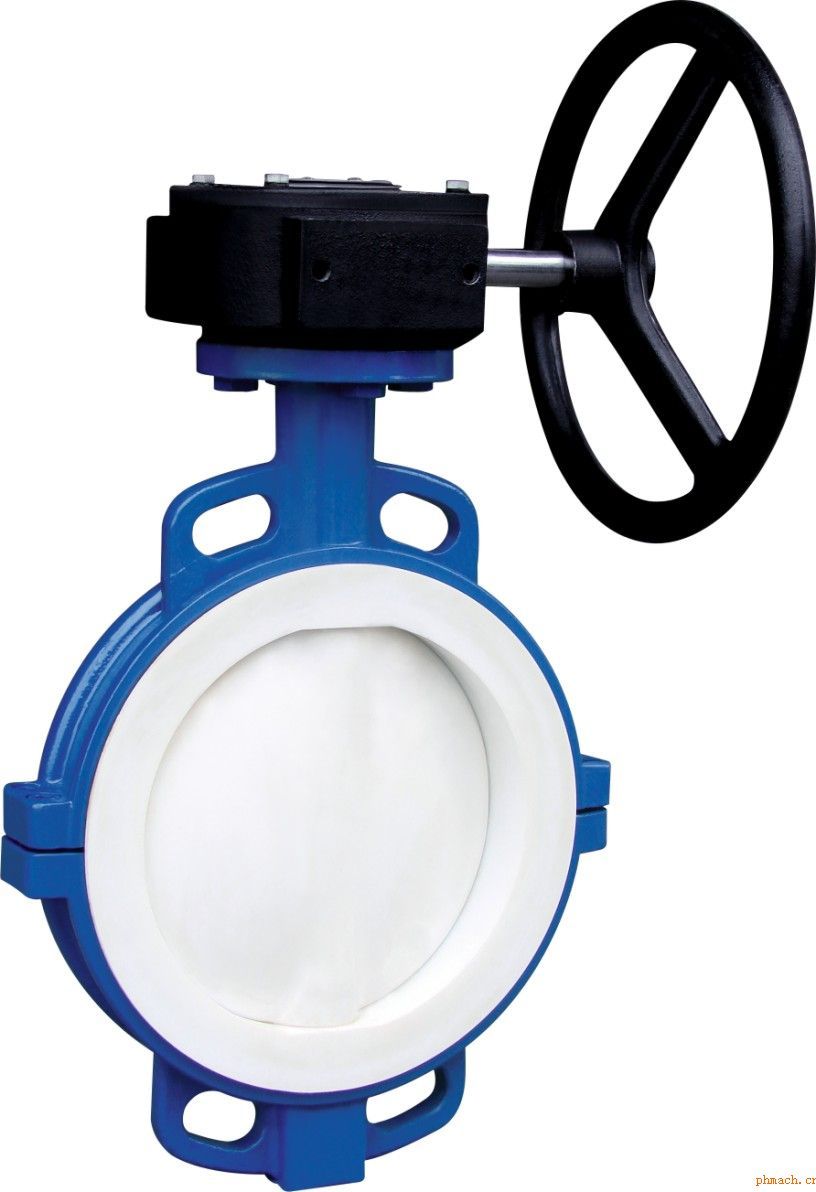

上海对夹式衬氟蝶阀D371F46-16C

产品名称：对夹式衬氟蝶阀

蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。

蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

一、氟塑料衬里蝶阀系列

1.其基本类型有两种，即D71F4和D71F46(中线)全衬里型对夹式蝶阀，采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。

2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；

2.四级加载弹性密封，*保证了阀门内、外的零泄漏；

a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；

b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；

c.轴的径向采用O型圈与金属垫的组合；

d.阀座镶在有弹性条的阀体的槽内；

3.采用可调弹性弹子定位。定位准确，结构简单。

遵循GB 12238，API609，MSS SP-68标准。

手动、蜗轮传动、气动、电动。
