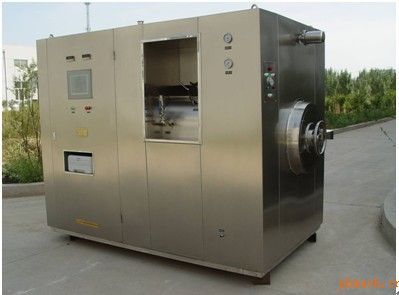

RYGS全自动铝盖清洗机

（一）    设备介绍

 RYGS型全自动铝盖清洗机是我厂科研人员，按国家制药工业的“GMP”规范及机电一体化要求进行设计制造的。清洗在一封闭厢内完成，消除了交叉污染，是医药行业铝盖洗涤专用设备。

本设备采用了先进的可编程控制器（PLC）作为总控制器，并且采用了电子触摸屏进行操作，全部过程汉字显示，操作容易。各种工艺参数如清洗时间、漂洗时间可事先预置，只需按下“运行”键，整个过程可自动完成。除自动方式外还设有“半自动”和“手动”方式可供选择。

设备具有结构紧凑、体积小、性能好、操作方便，主要零部件均采用不锈钢材料。循环泵、控制器、触摸屏、变频器等部件系采用进口设备。

（二）技术参数

（1）生产能力：0.5-15万只/批

（2）班产量：约3.5-4时/批

（3）超声波功率：2KW  超声波采用*新叠加技术（注：同样功率的超声波采用叠加技术后是普通超声波的3－5倍，清洗效果更佳）

（4）灭菌方式：121℃，干热灭菌或蒸汽灭菌，整个柜内温度均匀性±1℃，灭菌自动控制，按灭菌温度时间运行，或由人工控制运行。灭菌采用喷洒加压，压力＜0.15Mpa

（5）干燥方式：热风循环干燥，110-120℃，真空度≤-0.09MPa

(6) 进料方式：手动进料或真空吸料

（7）出料方式：逆转螺旋自动出料

（8） 冷却方式：吸入百级风置换箱体内热空气

（9）设计压力＜0.2MPa

（10）压力容器级别：Ⅰ类压力容器

（11）电源：380V 50Hz，三相四线制

（12）设备外形参考尺寸：2100×1200×1900 mm

（三）系统动力能耗

序号       项目       技术要求       单位       用量

1     电源       380V      kW/h      25

2     纯化水    压力0.3Mpa   kg/h 600

3     注射用水       压力0.3Mpa   kg/h 600

4     纯蒸汽    压力0.2MPa  m3/h       40

5     压缩空气       0.6～0.8MPa  m3/h       2.0

（四）工作原理

铝盖由进料口（采用人工或真空吸料）加入清洗桶内，进料与进水可同时进行,当水位达到规定高度时，水位传感器动作，自动停止进水。进水进料结束后进行清洗。在转动滚筒的同时，打开副进水使漂浮于水面的污物从溢出口排出，同时进行清洗，清洗时间可由触摸屏预置。清洗时间到以上各部位复位打开排污电磁阀，把水排掉，然后关上排污电磁阀，重新进水进行精洗，精洗过程中超声波自动开启，水循环喷淋，滚筒转动，付进水开。清洗合格后，按一下出料按钮自动进行出料。

    清洗机的结构是由主变速电机、主传动轴、清洗桶、清洗槽、水泵、水过滤器，大功率超声波清洗机，循环风机，以及电控部分等部件组成，结构合理，操作方便。

1)主传动控制器是采用进口变频调速器，体积小，                    调速范围大，操作方便。

2）设备采用超声清洗方式：超声波清洗对铝盖清洗更彻底、更干净。

3）清洗桶是簿壁圆型桶体，圆周布满筛孔，内有搅拌挡板，后端与传动主轴联接。

4)清洗槽是方形全密封式不锈钢结构，侧壁有溢流槽，下有排污管，外接循环泵和过滤器。在过滤器与水泵之间装有水取样隔膜阀。

5)管路系统是装在主机的后部，装有不同规格的电磁阀，整个进、排水全是由电磁阀自动控制，循环水经过精密过滤器（0．22υ）过滤后喷入清洗槽内，保证水质的洁净度。

6)上部装有新风、环风、排风风阀，可根据需要控制风量，中部装有风机，形成整个循环系统。

7）在清洗桶的中部装有观察孔，该观察孔可看到内滚筒是否工作，可作为水位的观察。

8）控制部份装有打印机，能实时存储打印清洗时间、清洗温度及灭菌温度。

整个程序按进料——进水——粗洗——排水——精洗¬¬——排水——灭菌——烘干—出料依次完成。出料完毕，按“停止”结束整个过程。
